系统概述

红外热成像在线测温诊断系统由红外热成像测温摄像机、网络传输设备、 红外热成像在线测温诊断系统平台等组成。本系统可精准地实现对目标物体的 在线式温度监测，并具备自动预警、远程控制、手动测温、趋势分析、报表管 理等功能。 该系统结合图像监控、智能巡视系统，应用全球领先的红外热成像仪器及 精确测温技术，实现被监测目标的热故障诊断。通过对关键目标热像特点、热 成像检测区域及缺陷性质判定标准的研究，构建被监测物体状态诊断标准及智 能专家诊断库，建立被监测物体的运行故障诊断模型，并借助计算机视觉、视 频图像处理与识别技术、模糊算法等，实现关键区域精确测温、各项指标自动 分析诊断、专家会诊；视频实时分析与诊断；智能告警与跟踪检测；趋势分析 与预警等，实现被监测物体的安全运行状态的先知先觉，保证关键设备的正常 运行。完全摆脱对于人员的依赖和测温经验的要求，实现自动无人值守的监 测。

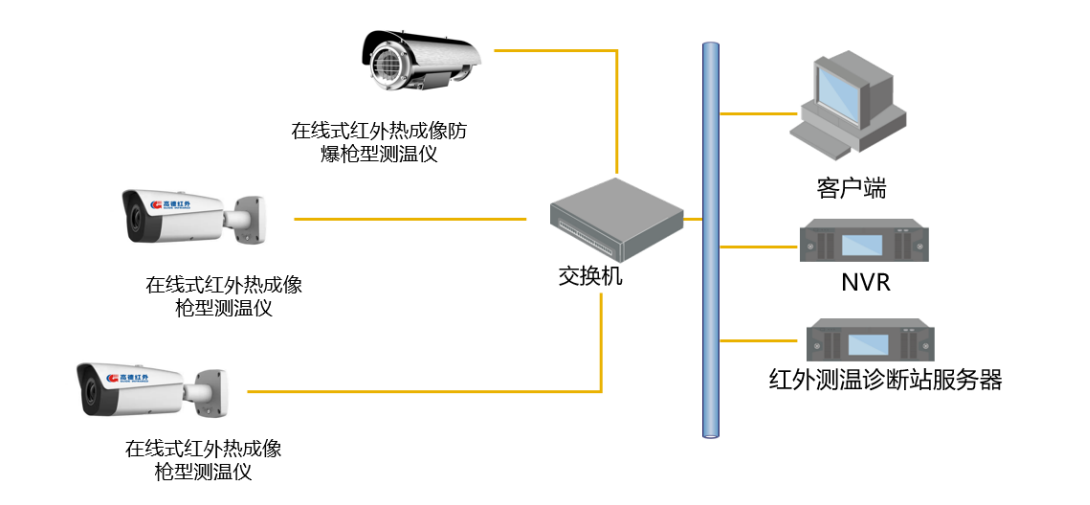

1.1.2 系统组成

红外热成像在线测温诊断系统包括站端和主站两部分，其中站端包括各类 在线式红外热成像测温仪、网络传输设备、红外测温诊断站端服务器、录像存 储服务器、客户端工作站等组成。

系统功能

2.1 现场实时监控

主要功能项如下：  红外热成像监控支持各类伪彩显示，并可将画面内任意温度区域以醒目颜 色显示；  红外热成像视频的实时监控，可实时控制红外光系统的镜头可自动聚焦；  本地和远程实时录像；  视频历史视频回放，支持时间、地点、事件等多种检索条件，可独立回放 和自动关联同步回放，支持快进、慢进、步进、快退、慢退、步退等多种 回放模式；  完善的视频监控功能，支持摄像机接入、控制  支持三维定位功能控制等摄像机高级控制  支持视频解码器控制及切换，与大屏幕完美结合  支持多种画面分割窗口展现形式，*多支持 36 画面  支持按时间段执行多种轮询预案

2.2 非接触式实时在线测温

系统支持远程非接触式实时在线测温，通过以点、线、面各种方式对监测 对象进行标定监测。

主要功能项如下：

 支持根据测温物体(部位)的形状，实现实时测温分析诊断；  支持实时视频全面任意物体(部位)的精确测温与分析；  全画面自动捕捉*高温、*低温、或指定温度范围内的多个目标点，并同 时测量出目标点的温度值；  全画面任意选取单个或多个测温对象区域进行温度、温差、线温、温度场 分布、*大持续负荷过热点温度分析等；  全画面支持鼠标移动点实时测温；  全画面多点同时测温；  全画面任意选取一直线进行温度分析，可显示线上*高温、*低温以及平 均温；  全画面任意选取单个或多个区域进行温度分析，可显示区域*高温、*低 温以及平均温，区域间可进行比较分析；

 对画面内任意点、线、区域的温度变化趋势进行记录分析，分析结果以曲 线或者直方图形式进行显示；  可自动计算被测点与设置温度的温差；  可设定辐射率、距离、环境温度、相对湿度等各项参数；  可以根据需要自动/手动调节亮度和对比度。 2.3 测温诊断及告警联动 系统通过实时测温分析实现实时视频画面测温分析及手动分析，主要包 括：*高温度、*低温度、平均温度、*大持续负荷过热点温度、温差、相对 温差等参数计算及诊断结果输出，其中，当前负荷、*大负荷用户需要手动输 入，具体输入数值按照相关行业应用规范作为参考。 主要功能项如下：  线温分析： 主要实现视频画面测温统计分析展示，以图表形式展现，当前 统计图支持曲线、柱状图两种方式；下面为柱状图展示，横坐标代表温度 值，纵坐标代表百分比，柱状条*高点代表温度集中区域温度值；  支持测温对象温度异常告警，实现告警上传与联动；  支持结合环境因素(环境温度、风速等)，实现实测温度折算与分析，避免环 境因素对设备真实运行状态的影响诊断；  支持对监控目标进行温差检测，并具有温差趋势分析功能；  系统故障诊断依据系统自建的分析诊断专家库，进行检测点的自动计算、 分析判断；

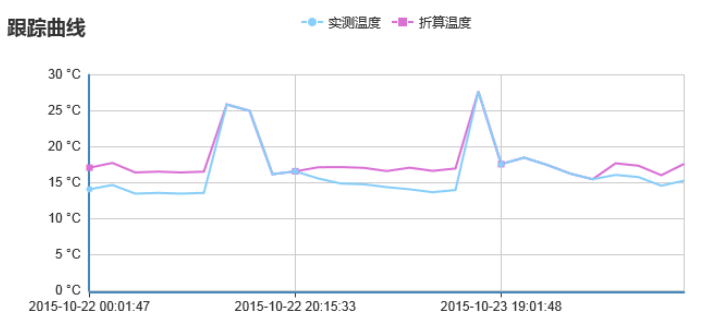

支持根据环境信息设置，对测温对象的温度变化趋势进行综合分析，根据 被监测设备温度变化趋势曲线进行智能预警；

自动分析和采集功能，根据用户设定的阀值，进行初步诊断分析，设定触 发条件，自动/手动对红外图像进行拍摄和回放录放；  设备热故障典型红外图像库管理功能，典型故障图像信息库的图像及其相 应辅助信息添加、删除、修改和查询，日常采集图像及信息数据库的图像 及其相应辅助信息删除、修改和查询；  支持通过检测环境数据折算进行设备故障诊断温度的归一化处理，提高故 障诊断的准确性。 2.4 远程控制测温管理 主要功能项如下：  远程控制红外监控设备；  远程设置红外报警参数，如监视位置，报警温度，报警目标，温差报警等 等；  远程设置红外系统自动巡回检查时间，检查策略等；  远程设备温度场分布监视控制，可以事先确定设备温度场分布监视策略， 由系统按照制定的策略自动设备温度场分布监视；也可以通过电子地图进 行设备温度场分布监视控制。
